D943H/F/X电动法兰蝶阀
一、电动法兰蝶阀 产品概述
博耐斯电动法兰蝶阀通常由角行程电动执行机构（0～90°部分回转）和蝶阀整体通过机械连接，经过安装调试后共同组成。电动法兰蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。电动法兰蝶阀处于全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。电动法兰蝶阀主要有三偏心和单偏心两个结构形式，密封形式有金属密封和四氟密封及橡胶密封三种。金属密封结构主要适用于≥300度以上的工况场合；四氟密封结构适用于≥180度以内的工况场合；四氟密封结构适用于≥120度以内的工况场合；博耐斯法兰式电动蝶阀配用的角行程电动执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的定位，同时输出4～20mADC的位置反馈信号。目前法兰式电动蝶阀主要应用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。024-62657366
二、电动法兰蝶阀 结构特点
（1）体积小、重量轻、操作轻巧、便于安装、维修。
（2）密封性能优良、零泄漏,增加使用寿命。
（3）流量特性趋于直线,调节性能良好。
（4）结构简单,开关快,90°旋转启闭。
（5）可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等多种阀的使用。
三、电动法兰蝶阀 主要技术参数及性能
公称通径DN(mm)
50～1200
公称压力
PN1.0、1.6、2.5MPa
法兰标准
JB/T79、GB/T9113、HG20594-97
连接形式
法兰式
阀板形式
垂直板式
流量特性
近似快开型
动作范围
0～90°
泄露量
按GB/T4213-92，为Kv值的10-4
基本误差
?2.5%
回差
?2.5%
死区
1% (可调)
可调范围
50:1
配置执行机构
可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
控制方式
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
四、电动法兰蝶阀 执行器技术参数
电源电压
AC220/380V，50/60Hz
输出力矩
50N?M～2000N?M
动作范围
0～90° 0～360°
动作时间
15秒/30秒/60秒
保护装置
过热保护
环境温度
-30°～60°
手动操作
同附带手柄操作
限位
电气、机械二重限位
防护等级
相当于IP-65
防爆等级
ExdII BT4；有要求可定制ExdII BT6
位置测量
可选装开关或电位计
驱动电机
8W/E
进线接口
PE1/2〞进线线锁
五、电动法兰蝶阀 主要零件材料
零件名称
材料名称
阀体
铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈
橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
填料
聚四氟乙烯、柔性石墨
六、电动法兰蝶阀 外形图
七、电动法兰蝶阀 安装连接尺寸
公称通经(DN)
主要尺寸
法兰尺寸
1.0MPa
1.6MPa
2.5MPa
L1
H1
H
D
D1
z-Фd
D
D1
z-Фd
D
D1
z-Фd
50
108
530
112
165
125
4-18
165
125
4-18
165
125
4-18
65
112
530
115
185
145
4-18
185
145
4-18
185
145
8-18
80
114
565
120
200
160
4-18
200
160
8-18
200
160
8-18
100
127
600
138
220
180
8-18
220
180
8-18
235
190
8-22
125
140
640
164
250
210
8-18
250
210
8-18
270
220
8-26
150
140
705
175
285
240
8-22
285
240
8-22
300
250
8-26
200
152
775
200
340
295
8-22
340
295
12-22
360
310
12-26
250
165
945
243
395
350
12-22
405
355
12-26
425
370
12-30
300
178
1070
250
445
400
12-22
460
410
12-26
485
430
16-30
350
190
1140
280
505
460
16-22
520
470
12-26
555
490
16-33
400
216
1210
305
565
515
16-26
580
525
16-26
620
550
16-36
450
222
1335
350
615
565
20-26
640
585
16-30
670
600
20-36
500
229
1415
380
670
620
20-26
715
650
20-30
730
660
20-36
600
267
1605
445
780
725
20-30
840
770
20-33
845
770
20-39
700
292
1844
480
895
840
24-30
910
840
24-36
960
875
24-42
800
318
2040
530
1015
950
24-33
1025
950
24-39
1085
990
24-48
900
330
2255
580
1115
1050
28-33
1125
1050
28-39
1185
1090
28-48
1000
410
2380
650
1230
1160
28-36
1255
1170
28-42
1320
1210
28-56
1200
470
2640
760
1455
1380
32-39
1485
1390
32-48
1530
1420
32-56
八、电动法兰蝶阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)

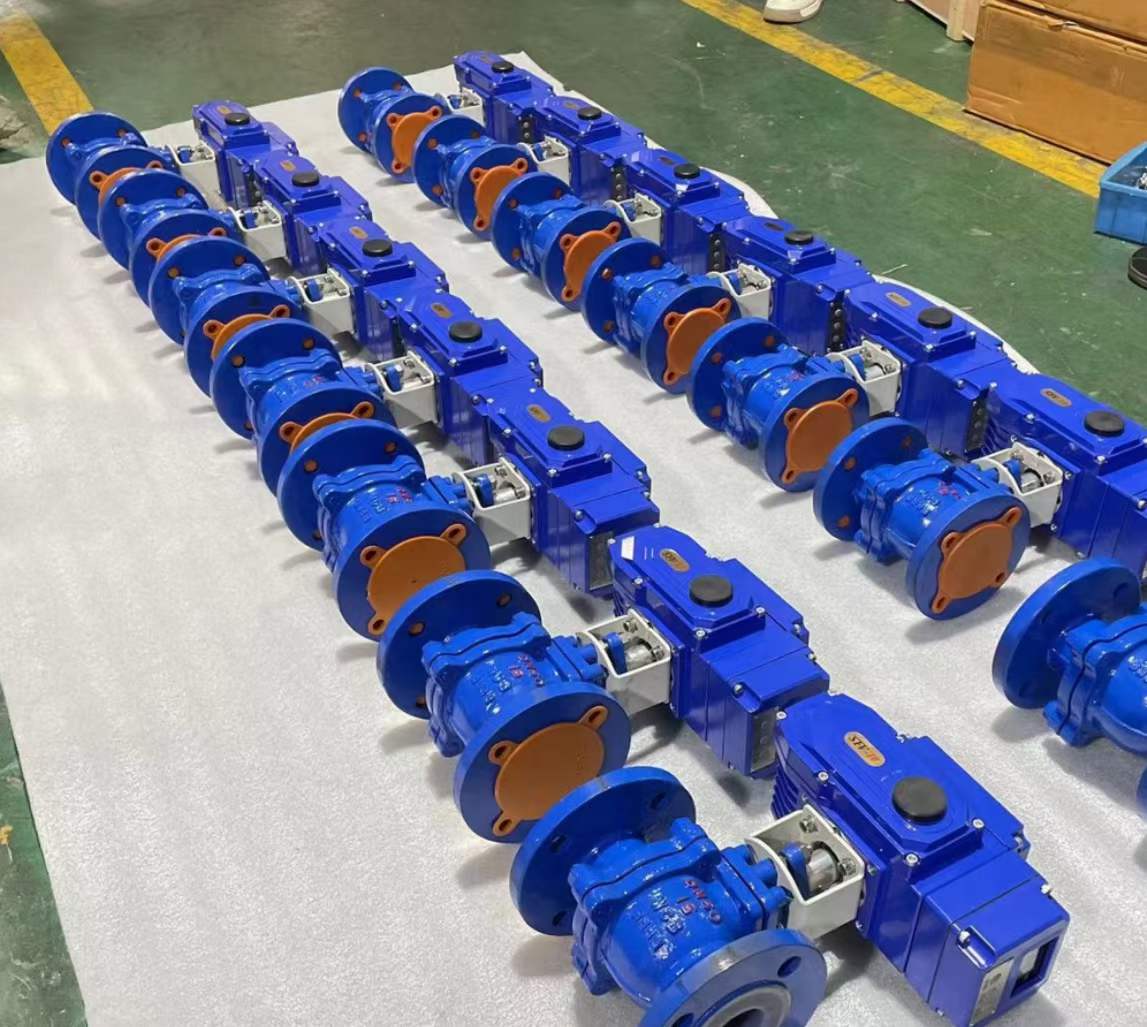

沈阳博耐斯阀门制造有限公司电动阀门生产车间024-62657366
